Mga Pangunahing Punto para sa Pag-install ng mga Exhaust Duct ng Industrial Dryers sa Mga Labahan

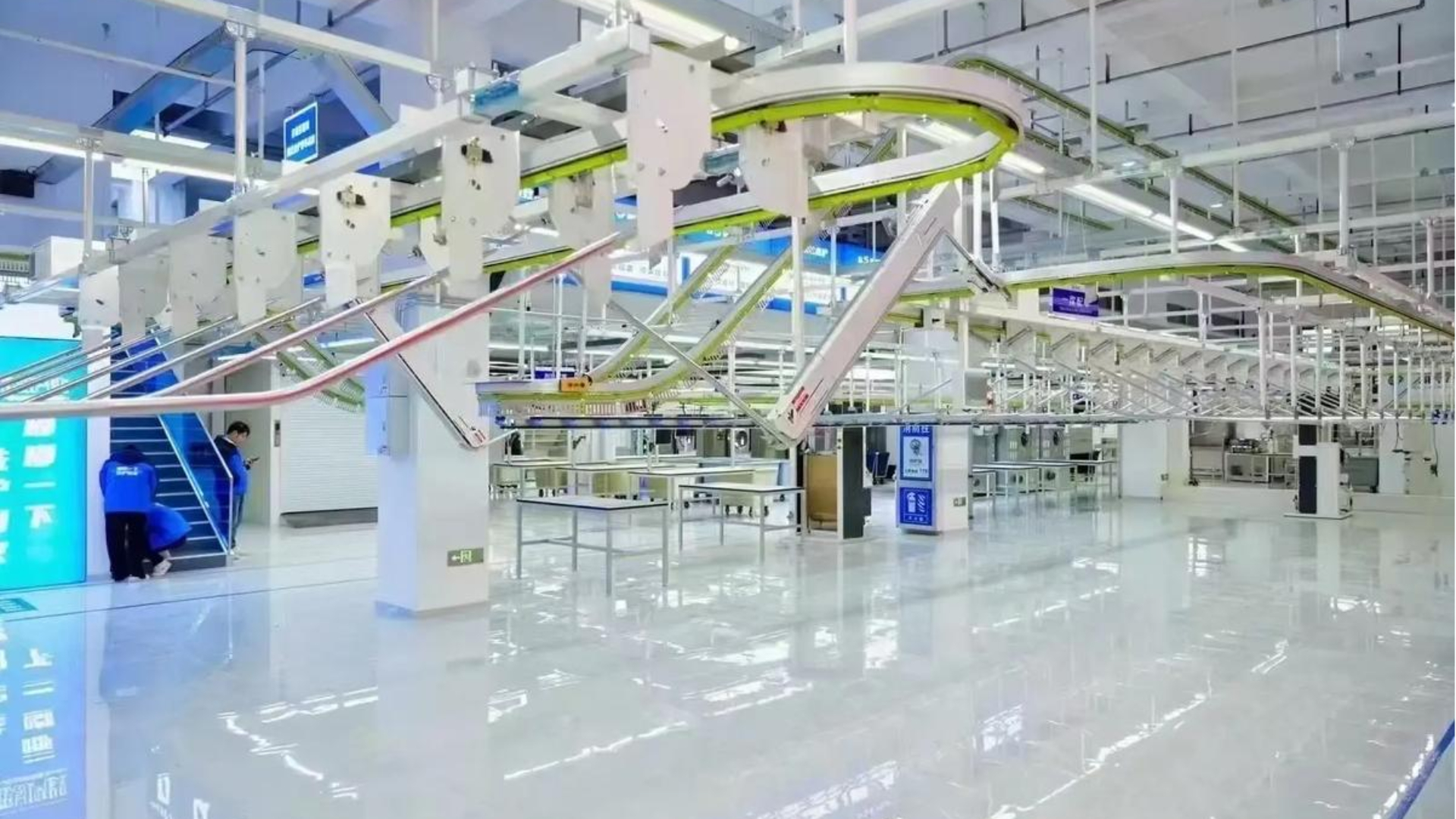

Sa pang-araw-araw na operasyon ng mga central laundry plant, ang mga pang-industriyang washing machine ay kailangang-kailangan na pangunahing kagamitan, na direktang nakakaapekto sa kahusayan sa pagpapatuyo ng mga damit, mga gastos sa pagkonsumo ng enerhiya, at ang katatagan ng pangkalahatang produksyon ng workshop. Sa unang yugto ng pagpaplano at pag-install ng kagamitan, maraming pabrika ng paglalaba ang kadalasang nagbibigay ng higit na pansin sa pagpili, paglalagay, at pagtutugma ng kapasidad ng mga pang-industriyang dryer mismo. Madali nilang napapabayaan ang pangkalahatang disenyo ng layout ng mga saksakan ng tambutso ng dryer.

Sa totoo lang, kung ang sistema ng tambutso ay makatwiran ay hindi lamang nakakaapekto sa bilis ng pagpapatayo at pagkonsumo ng enerhiya, ngunit direktang nakakaapekto rin sa kapaligiran ng pagawaan at buhay ng serbisyo ng kagamitan. Nagdudulot pa ito ng mga panganib sa kaligtasan ng sunog. Bilang resulta, ang paggawa ng siyentipiko at karaniwang pagpaplano ng layout ay isang mahalagang link sa pagtatayo at pagsasaayos ng isang laundry plant.

Kinukuha ng artikulong ito ang Kingstar 100kg dryer bilang isang halimbawa, at ipinapaliwanag ang mga praktikal na alituntunin sa layout para sa mga industrial dryer exhaust system nang detalyado sa mga tuntunin ng duct routing, multi-machine parallel connection, pagpili ng materyal, pag-install ng outlet, at insulation laban sa condensation.

Pagruruta ng Duct

Una ay ang duct routing at slope design, na siyang batayan para sa makinis na tambutso. Ang mga pang-industriya na dryer ay gumagawa ng mataas na temperatura, mataas na kahalumigmigan na maubos na hangin na may kaunting lint at langis. Ang hindi tamang pagruruta ng duct ay madaling humantong sa mataas na resistensya ng hangin, mahinang tambutso, recirculation ng init, at pagbaba ng kahusayan sa pagpapatuyo.

Sa aktwal na pag-install, ang mga duct ay dapat tumakbo nang patayo pataas, o gumamit ng kumbinasyon ng pahalang at maikling patayong mga seksyon. Ang malayuang pahalang na pag-install ay dapat na iwasan hangga't maaari dahil lumilikha ito ng mataas na air resistance at madaling nakakaipon ng condensate, lint, at langis. Sa pangmatagalang paggamit, maaari itong magdulot ng mga pagbara at pagbaba ng pagganap ng tambutso.

Bilang karagdagan, inirerekomenda ang 45° elbows para sa mga liko. Kung kailangan ng 90° na pagliko sa lugar, dalawang 45° na siko ang dapat gamitin sa halip na matalas na right-angle na siko. Lubos nitong pinabababa ang resistensya ng airflow, nagbibigay-daan sa mas makinis na paglabas ng mainit na hangin, binabawasan ang pagkawala ng enerhiya, at pinapabuti ang pagganap ng pagpapatuyo.

Parallel Exhaust ng Maramihang Industrial Dryers

Ito ang pinakakaraniwang layout sa medium at malalaking laundry. Kapag ang maramihang mga pang-industriyang dryer ay nagbabahagi ng isang pangunahing tubo ng tambutso, ang paraan ng koneksyon sa pagitan ng mga duct ng sangay at ng pangunahing duct ay mahalaga. Ang bawat sangay ay dapat kumonekta sa pangunahing duct sa isang 45° anggulo. Dapat na iwasan ang mga vertical na T-joints dahil lumilikha ito ng mataas na air resistance at airflow collision. Nakakaabala din ito ng tambutso para sa mga indibidwal na makina, nagpapataas ng temperatura ng pagawaan, at nagkakalat ng mga amoy.

Bilang karagdagan, ang mga haba ng mga duct ng sangay ay dapat panatilihing pare-pareho hangga't maaari. Tinitiyak nito ang pare-parehong pamamahagi ng dami ng hangin para sa mga pang-industriyang dryer at iniiwasan ang iba't ibang bilis ng pagpapatuyo. Kung hindi magagamit ang isang pantay na haba na layout, dapat na i-install ang mga air volume control valve sa mas maiikling mga sanga upang mabalanse ang airflow sa pamamagitan ng pagsasaayos ng opening degrees. Samantala, ang cross-sectional area ng pangunahing duct ay dapat na hindi bababa sa 1.1 beses ang kabuuang cross-sectional area ng lahat ng branch duct. Ang sapat na margin ay umiiwas sa hindi sapat na tambutso o labis na presyon sa ilalim ng full-load na operasyon.

Materyal at Kapal

Ang pagpili ng materyal at kapal ng mga exhaust duct ay direktang nauugnay sa kanilang paggamit, kaligtasan, at buhay ng serbisyo. Ang temperatura ng tambutso ng hangin ng pang-industriyang dryer sa pabrika ng paglalaba ay medyo mataas, at mayroon itong singaw ng tubig, mantsa ng langis, at lint. Samakatuwid, ang materyal ng tubo ay dapat na lumalaban sa init, lumalaban sa kaagnasan, hindi madaling kapitan ng akumulasyon ng langis, at hindi nasusunog.

Ang mga galvanized iron sheet pipe ay karaniwang inirerekomenda sa industriya. Mayroon silang mataas na lakas at mataas na pagtutol sa temperatura. Hindi sila madaling mag-deform. Ang mga ito ay may mahabang buhay ng serbisyo, at madaling malinis at mapanatili.

Hindi ito dapat gumamit ng mga PVC pipe, ordinaryong aluminum foil hose, o mga katulad na materyales dahil hindi sila makatiis sa mataas na temperatura at lalambot, tatanda, o bitak sa paglipas ng panahon. Ito ay humahantong sa pagtagas ng hangin at init. Bitag din nila ang langis at lint, na nagdudulot ng malubhang panganib sa sunog kapag naipon. Bilang karagdagan, ang isang flexible connector ay dapat na naka-install sa pagitan ng dryer outlet at ang matibay na duct. Inirerekomenda ang high-temperature resistant canvas o silicon-coated fiberglass joints. Ang haba ay dapat na mas mababa sa 300 mm upang mabawasan ang panginginig ng boses at ingay, maiwasan ang pagtagas ng hangin, at matiyak ang higpit ng system.

Pag-install ng Exhaust Outlet at Mga Panukala sa Proteksyon ng Hangin

Bilang dulo ng buong sistema, ang mga outlet na hindi maganda ang disenyo ay maaaring magdulot ng backdraft, pagpasok ng tubig-ulan, at pagsalakay ng mga peste. Masama itong nakakaapekto sa normal na operasyon ng kagamitan. Samakatuwid, ang mga hindi kinakalawang na asero na wind caps o louver check valves ay dapat na naka-install sa mga saksakan upang epektibong maiwasan ang backdraft, tubig ulan, at ang pagpasok ng mga insekto at rodent. Samantala, ang taas ng saksakan ay dapat na hindi bababa sa 3 metro sa ibabaw ng lupa, at panatilihin ang layo na higit sa 5 metro mula sa mga kalapit na pinto, bintana, at air conditioning na fresh air intakes.

Dapat ay walang mga bintana sa mga residential na lugar upang maiwasan ang mainit na hangin, halumigmig, at mga amoy na makaapekto sa kapaligiran, upang mabawasan ang mga reklamo.

Tinitiyak ng standardized na layout ng outlet ang matatag na tambutso at pinapabuti ang pangkalahatang pamamahala sa kapaligiran ng halaman. Ang ilan sa aming mga customer ay nag-channel ng waste heat mula sa mga Kingstar dryer sa isang nakalaang drying room sa pamamagitan ng pag-install ng mga lint filter sa mga exhaust outlet at pagdidirekta ng mainit na hangin sa kuwarto. Ang pag-aaksaya ng init na ito para sa pagpapatuyo ng ilang mga bagay ay epektibong nakakatipid ng enerhiya.

Paggamot sa Insulation at Anti-Condensation

Ito ay napakahalaga sa hilagang rehiyon o mababang temperatura na mga kondisyon ng taglamig. Kapag mababa ang temperatura sa paligid, at mahaba ang mga exhaust duct, madaling nabubuo ang condensation dahil malaki ang pagkakaiba ng temperatura sa pagitan ng loob at labas ng mga duct. Kung walang insulasyon, ang tuluy-tuloy na pagpatak ng condensation ay nagdudulot ng duct corrosion, dampness ng kagamitan, at madulas na sahig. Maaari itong magdulot ng paglaki ng amag at malalakas na amoy sa pagawaan.

Sa ganitong mga sitwasyon, kailangan ang panlabas na pagkakabukod. Karaniwang ginagamit ang rock wool o glass wool na may kapal na 20–30 mm. Ang panlabas na aluminum foil na protective layer bilang isang takip ay binabawasan ang pagkawala ng init at pinipigilan ang pagtulo ng condensation. Samantala, ang isang condensate drain ay dapat na naka-install sa pinakamababang punto ng duct. Ang condensate ay dapat kolektahin at i-discharge sa isang floor drain o drip tray. Ang direktang pagpatak sa kagamitan, mga de-koryenteng circuit, o sahig ay mahigpit na ipinagbabawal upang maiwasan ang mga pagkabigo ng kagamitan, mga panganib sa kaligtasan, at mga problema sa kapaligiran.

Konklusyon

Sa buod, kahit na ang pang-industriyang dryer exhaust system ay maaaring mukhang simple, ito ay isang mahalagang bahagi para sa matatag na produksyon, kontrol ng enerhiya, at ligtas na operasyon sa mga labahan. Ang bawat detalye (pagruruta ng duct, parallel na disenyo, pagpili ng materyal, proteksyon sa labasan, anti-condensation insulation) ay direktang nakakaapekto sa kahusayan sa pagpapatuyo, habang-buhay ng kagamitan, at kaligtasan ng produksyon.

Sa panahon ng bagong konstruksyon, pagpapalawak, o pagkukumpuni ng kagamitan, ang mga laundry plant ay dapat na planuhin nang maaga ang layout ng tambutso at ipatupad ang konstruksiyon ayon sa mga pamantayan upang maiwasan ang mga paulit-ulit na pagbabago sa ibang pagkakataon na nakakagambala sa produksyon at nagpapataas ng mga gastos. Sa pamamagitan lamang ng siyentipikong disenyo, standardized na pag-install, at wastong pagpapanatili ay makakamit ng mga pang-industriyang dryer ang pinakamahusay na pagganap. Nagbibigay ito ng solidong suporta para sa mahusay, matatag, at ligtas na produksyon sa mga laundry plant.

Q&A

Q1: Ilang mga programa ang maiimbak ng isang Kingstar dryer?

A1: Ang Kingstar dryer ay may 99 na awtomatikong pagpapatuyo na programa.

Q2: Maaari bang patuyuin ang lana sa Kingstar dryer?

A2: Oo. Ang temperatura ng pagpapatayo ay dapat na mababa. Pinakamainam ang pagpapatuyo ng hangin sa loob ng drying room sa central laundry plant.

Q3: Ilang uri ng pag-init ang magagamit para sa mga dryer ng Kingstar?

A3: May tatlong uri.

- pag-init ng gas

- pag-init ng singaw

- electric heating
